DJM系列-彈性聯軸器/梅花聯軸器

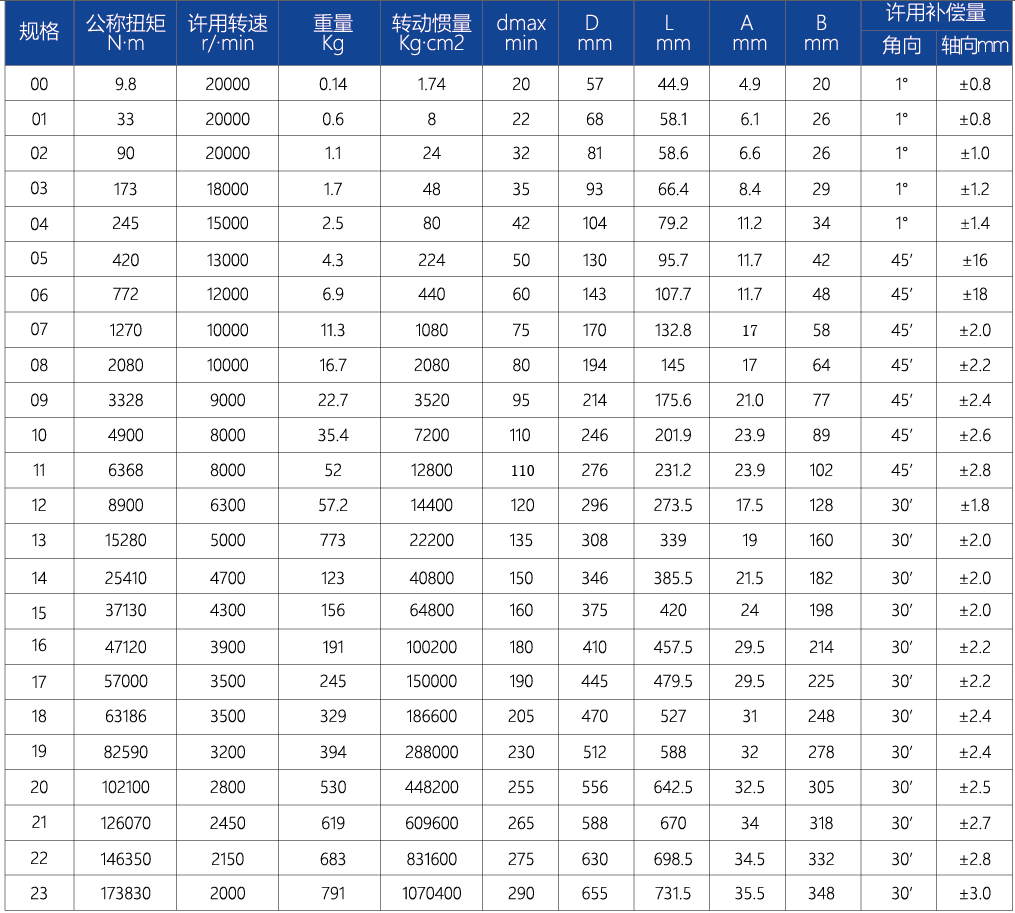

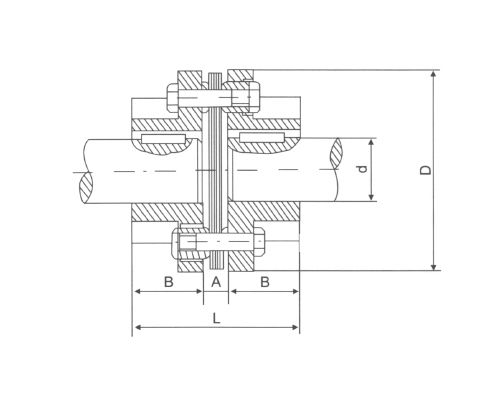

性能指標、主要尺寸和技術數據表
對于現有的金屬膜片聯軸器，通常包括主動聯軸器、軸承墊圈、壓縮座、壓縮環、鉸鏈螺栓和鎖緊螺母，如國產膜片聯軸器。由于膜片聯軸器結構簡單，考慮到現場拆裝的方便性，膜片聯軸器的振動僅通過運行時膜片產生的彈性變形來減小，阻尼效果差，導致機組噪音大，容易造成螺栓疲勞斷裂，聯軸器中段會脫出，高速旋轉時造成事故。所以它的工況一般只適合中低速傳動。隨著近年來機床工業、風電工業、造船、軍工、核電等新興行業對高速傳動的需求，迫切需要開發適合這些工況的高速聯軸器。同時結構設計還應具有易拆卸、運行穩定、噪音低、安全性能高的特點。
為此技術人員提供一種能夠滿足高速旋轉要求的高速聯軸器，該高速聯軸器采取的技術方案是：一種高速聯軸器，包括軸套和通過膜片與軸套連接的中間軸，其特征在于：膜片垂直于聯軸器的軸向，套在軸套的外周，膜片的兩側分別貼有壓緊座和壓緊環，壓縮環、隔膜和壓縮座的外周側套有保護盤，軸套、保護盤、壓縮環、隔膜和壓縮座通過螺栓沿聯軸器軸向鉸接。隔膜聯軸器通過鉸鏈螺栓固定軸套、隔膜和保護盤，通過儲存金屬?gòu)椥栽膹椥宰冃芜_(dá)到緩沖作用。此外設置在膜片外圍的保護盤可以在高速運行時形成風阻，保護膜片、壓縮環、壓縮座等部件，使膜片聯軸器能夠適用于高速運行。為了更好地防止慣性沖擊和振動，保護盤在與中間軸的連接位置具有垂直于聯軸器軸向的法蘭面，連接螺栓是沿聯軸器軸向安裝在法蘭面上的螺栓，在連接位置的保護盤和中間軸之間還設有墊圈。為了更好地固定膜片，防止慣性沖擊和振動，將鉸鏈螺栓從壓縮座的一側插入壓縮環的一側，在壓縮環與膜片相對的一側設有軸承墊圈，在軸承墊圈與壓縮環相對的一側設有鎖緊螺母，以固定鉸鏈螺栓。
與現有技術相比，上述高速聯軸器的優點在于：通過儲存金屬?gòu)椥栽膹椥宰冃危咚俾?lián)軸器可以緩沖變速運動引起的慣性沖擊和振動，高速聯軸器的外周設有保護盤，保護盤可以在高速運行時形成風阻，保護膜片、壓縮環、壓縮座等部件，使高速聯軸器能夠適用于高速運行。另外，高速膜片聯軸器安裝拆卸方便，生產效率和安裝效率更高。
